用途與特點

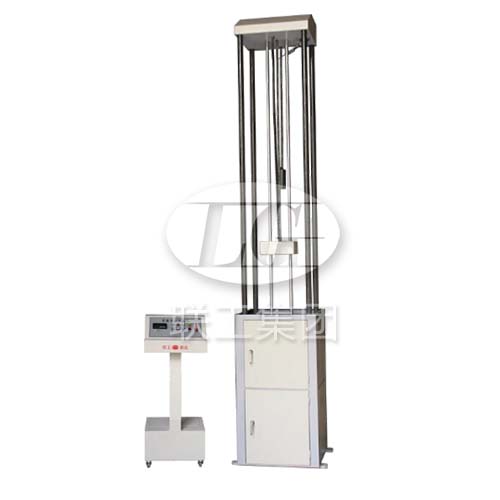

JL系列落錘沖擊試驗機適用于進行鐵素體鋼（尤其是各種管線鋼）的落錘沖擊試驗。可根據用戶需要配做不同規格的錘頭及砧座進行其他類型的沖擊試驗?？筛鶕?jù)不同的試驗需求配置能量測試系統。
該系列落錘沖擊試驗機由框架部分、送料部分、提升部分、錘體部分、砧座部分、安全防護系統、控制系統組成。該機可通過調整配重鉈數量和調整錘頭提升高度的方法調整沖擊能量，能量范圍無級可調。提升速度從零到滿速度無級可調。
試驗標準：GB/T6803-2008 <<鐵素體鋼的無塑性轉變溫度落錘試驗方法>>
主要技術參數：
| 型號 |
JL-3000 |
JL-6000 |
JL-8000 |
JL-30000 |
JL-40000 |
JL-50000 |
| 沖擊能量范圍（J） |
350～3000 |
1050～6000 |
1320～8000 |
8000～30000 |
10000～40000 |
15000～50000 |
| 主錘體質量誤差 |
±1% |
| 配重砣數量 |
4件（Pcs） |
5件（Pcs） |
4件（Pcs） |
17件（Pcs） |
26件（Pcs） |
30件（Pcs） |
| 總錘體質量 |
90 |
204 |
320 |
1200 |
1580 |
23000 |
| 沖擊速度（m/s） |
6.3 |
6.3 |
6.3 |
7.67 |
7.67 |
7.14 |
| 落錘提升高度 |
2000 |
1500 |
2000 |
1275～3400 |
1275～3200 |
1275～2900 |
| 高度測量分辨率 |
0.1 |
| 落錘總質量誤差 |
±1% |
| 錘刃及支座鉗口支承面洛氏硬度 |
＞HRC58 |
| 落錘錘刃曲率半徑 |
R25±0.1 |
| 支座跨距 |
--------- |
--------- |
254±1.5 |
試樣規格
（長×寬×高） |
---------- |
------- |
300×75×（6~32） |
（305±5）×（76.2±1.5）×（3～40）
|
